विवरण

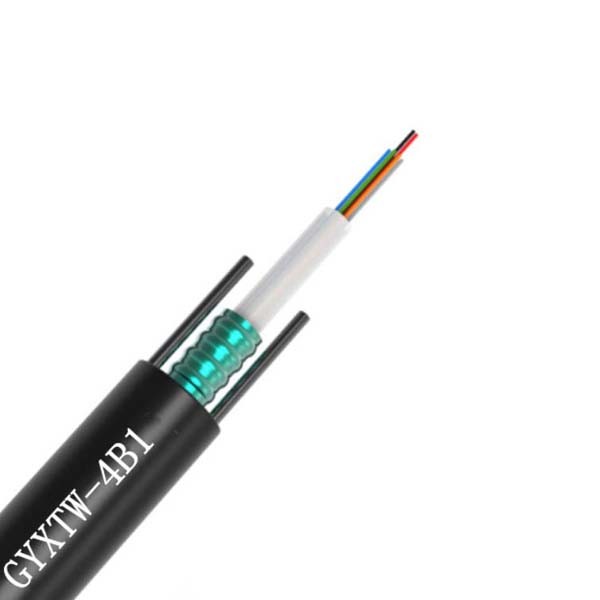

GYXTW फाइबर ऑप्टिक केबल 250μm ऑप्टिकल फाइबर से बना है जो जलरोधी यौगिक से भरे उच्च-मापांक सामग्री पाइन स्लीव में है।ढीले टयूबिंग को दो तरफा प्लास्टिक कोटेड स्टील टेप (PSP) के साथ लंबे समय तक लपेटा जाता है।फाइबर ऑप्टिक केबल की कॉम्पैक्टनेस और अनुदैर्ध्य जल प्रतिरोध सुनिश्चित करने के लिए स्टील टेप और ढीली ट्यूबिंग के बीच पानी की बाधा सामग्री को जोड़ा जाता है।दो समानांतर स्टील के तारों को दोनों तरफ रखा जाता है और फिर केबल बनाने के लिए पॉलीथीन शीथ में एक्सट्रूड किया जाता है।
बख़्तरबंद यूनी-ट्यूब सिंगल जैकेट / सिंगल आर्मर फाइबर ऑप्टिक केबल जिसमें ढीले बफर ट्यूब में फाइबर रखे गए हैं।केबल कोर एक नालीदार स्टील टेप कवच के साथ सुरक्षित है और एक काले पॉलीथीन आउटजैकेट के साथ कवर किया गया है।दो एम्बेडेड स्टील वायर इच्छा तनाव प्रदान करते हैं।

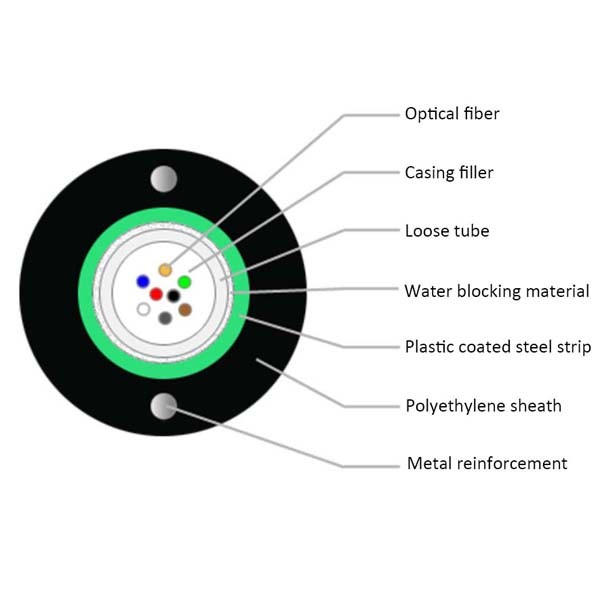

उत्पाद निर्माण
| रेशा | 2-24 फाइबर, यूनी-लूज ट्यूब जेल से भरा हुआ |
| कवच | नालीदार स्टील टेप (पीएसपी) |
| शक्ति सदस्य | एम्बेडेड इस्पात तार |
| बाहरी जैकेट | ब्लैक यूवी-और नमी प्रतिरोधी पॉलीथीन (पीई) |
विशेषताएँ
1. बेहतर फाइबर सुरक्षा के लिए यूनी-ट्यूब जेल से भरा निर्माण।
2. केबल को कृंतक हमले और यांत्रिक क्षति से बचाने के लिए सीएसटी कवच।
3. एंबेडेड स्टील वायर वांछनीय तन्य शक्ति और क्रश प्रतिरोध प्रदान करते हैं।
4. कॉम्पैक्ट, स्थापित करने में आसान।
5. यूवी और नमी प्रतिरोधी डिजाइन
केबल संरचना और पैरामीटर
| रेशा गिनती करना |
नली व्यास |
इस्पात तार व्यास |
म्यान की मोटाई (नाममात्र*) |
कुल व्यास (नाममात्र**) |
वज़न (लगभग।) |
| मिमी | मिमी | मिमी | मिमी | किग्रा/किमी | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
केबल्ड ऑप्टिकल का प्रदर्शनरेशा
केबल्ड ऑप्टिकल फाइबर का प्रदर्शन (ITU-T Rec. G.652D)
| वस्तु | विनिर्देश |
| फाइबर प्रकार | एकल मोड |
| फाइबर सामग्री | डोप्ड सिलिका |
| क्षीणन गुणांक @ 1310 एनएम @ 1383 एनएम @ 1550 एनएम @ 1625 एनएम |
≤ 0.36 डीबी/किमी ≤0.35 डीबी/किमी ≤0.22 डीबी/किमी ≤0.25 डीबी/किमी |
| बिंदु विच्छेदन | ≤ 0.05 डीबी |
| केबल कट-ऑफ वेवलेंथ | ≤ 1260 एनएम |
| शून्य फैलाव तरंग दैर्ध्य | 1300 ~ 1324 एनएम |
| शून्य फैलाव ढलान | ≤0.092 पीएस/(एनएम².किमी) |
| रंगीन फैलाव @ 1288 ~ 1339 एनएम @ 1271 ~ 1360 एनएम @ 1550 एनएम @ 1625 एनएम |
≤3.5 पीएस/(एनएम किमी) ≤5.3 पीएस/(एनएम किमी) ≤18 पीएस/(एनएम किमी) ≤22 पीएस/(एनएम किमी) |
| पीएमडी | ≤0.2 पीएस/किमी½ |
| मोड फ़ील्ड व्यास @ 1310 एनएम | (8.6~9.5)±0.6 उम |
| कोर / क्लैड सांद्रता त्रुटि | ≤0.6 उम |
| आवरण व्यास | 125.0 ± 1 उम |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0% |
| प्राथमिक कोटिंग व्यास | 245 ± 10 उम |
| सबूत परीक्षण स्तर | 100 केपीएस (=0.69 जीपीए), 1% |
| तापमान पर निर्भरता 0 ℃ ~ + 70 ℃ @ 1310 और 1550 एनएम |
≤ 0.1 डीबी/किमी |
आवेदन तापमान सीमा
| तापमान रेंज आपरेट करना | -40 ℃ से + 60 ℃ |
| भंडारण / परिवहन तापमान सीमा | -40 ℃ से + 60 ℃ |
| स्थापना तापमान रेंज | -20 ℃ से + 50 ℃ |
